地下电缆管线探测仪,型号齐全,质量可靠,【天正华意电气设备(池州市分公司)tianzh3611-26】支持全国各地物流配送,好货不怕比,我们深知,只有不断追求,才能满足市场的需求和客户的期望。！联系人:杨经理,地址:平度市平安路2号。

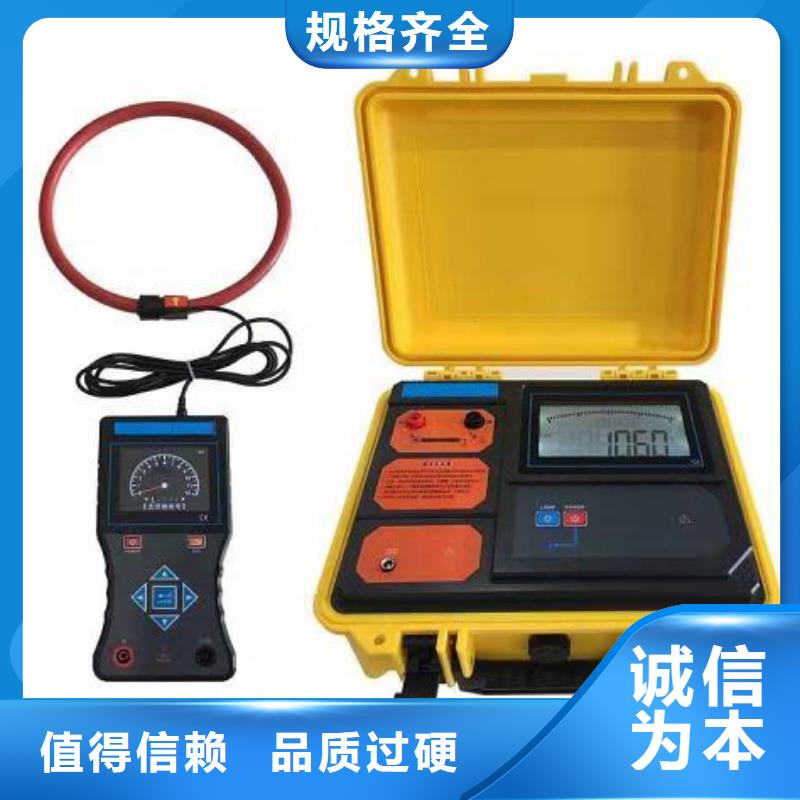

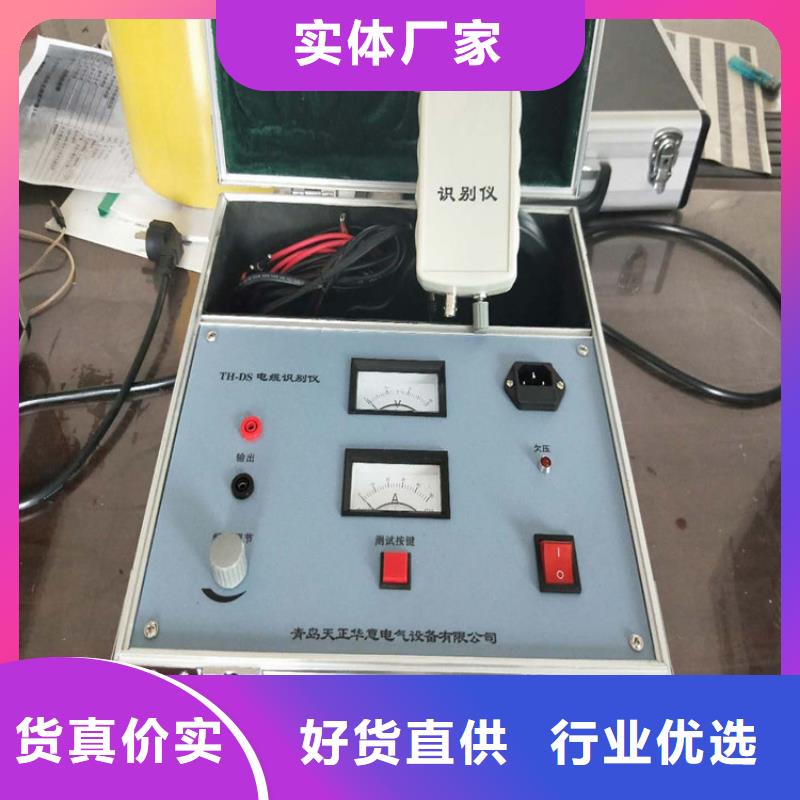

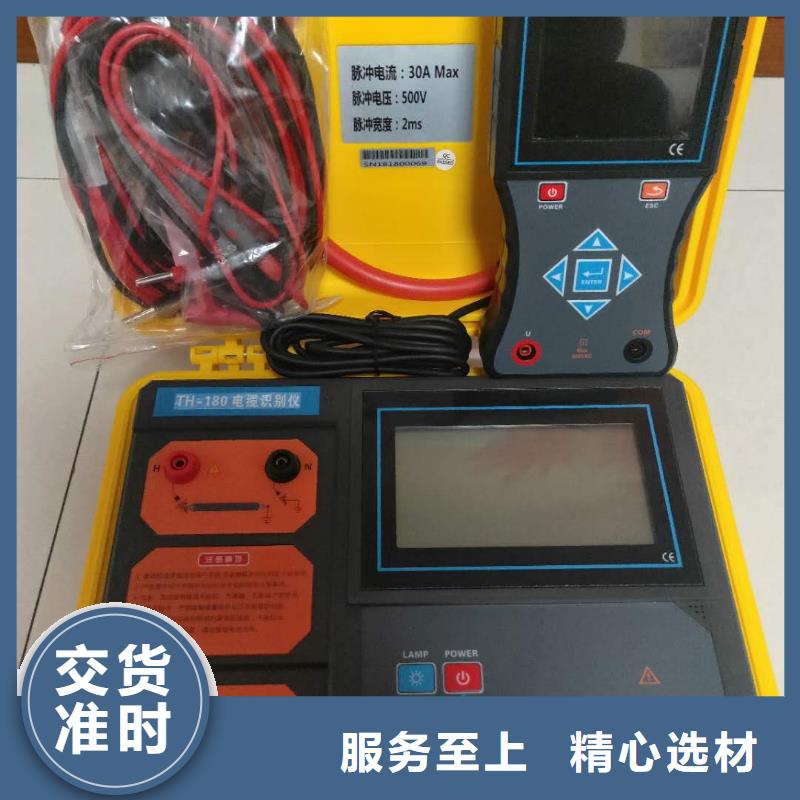

地下电缆管线探测仪?电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将本电缆识别仪接入正在运行的电力电缆！本仪表由发射机，接收机，柔性电流钳等组成。发射机采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因电流有方向性，所以检测也具有方向性。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。接收机为手持设备，3.5寸彩色液晶屏，内置高速微处理器，对发射机的脉冲编码电流信号进行识别并解码，动态显示，能快速自动识别目标电缆，同时具有交流电压检测功能，量程为AC 0.01V～600V(50Hz/60Hz)。柔性电流钳为洛氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。特别提示：本电缆识别仪仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围，即不带电识别。识别时，需要同时使用本仪器的发射机和手持接收机。

地下电缆管线探测仪?有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?注意本仪表所规定的测量范围及使用环境。?严禁将电缆识别仪接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册上的“ ”危险标志，使用者必须依照指示进行操作。

地下电缆管线探测仪 主机主机用于向故障线路施加超低频脉动直流信号使接地故障复现，电流由主机输出，流经故障线路，在接地点入地并返回主机。图2 主机面板5.1.1面板及各键功能介绍?信号输出：接信号输出线一段的插头，另一端接挂线杆蝴蝶螺母，挂线杆挂接在故障线路上。?测试地端子：接大地网，仪器必须可靠接地。?液晶屏：采用4.3寸工业级480×240点阵高亮度彩色液晶屏，LED背光，显示操作菜单和测量结果。?按键：“启动/选择”键，用于启动信号、移动光标或修改数据；“停止/确认”键，用于停止信号输出或是确认当前操作内容；“电源/返回”键，用于开关机或是放弃当前操作。注：在信号输出时操作“电源/返回”键无效，必须先停止信号输出。?DC 16.8V：仪器充电接口，请使用仪器配套专用充电器5.1.2主机主要部件：图3 主机主要部件5.2采集器采集器用于挂在故障线路的沿线，用来检测主机发出的直流脉冲信号，并通过无线方式向地面上的接收器传输数据。图4采集器示意图5.2.1面板及各部件功能介绍：?电源键：长按此键进行开、关机操作。?重置键：长按此键采集器将恢复出厂设置。?设置键：长按此键采集器进入设置状态。具体参数的设置，需要接收器发送。注：出厂时已经配置好，若非必要无需操作。?背面有电池安装槽用于安装电池。如图5所示：图5采集器电池槽5.3接收器用于接收采集器发送回来的数据。图6 采集器示意图5.3.1面板及各部件功能介绍：?液晶屏：采用2.4寸工业级320×240点阵高亮度彩色液晶屏，LED背光，显示操作菜单和测量结果。?↑键：修改数据和向上移动光标。?↓键：修改数据和向下移动光标。?→键：向右移动光标。?确认键：确认设置。?电源键：短按退出当前界面，长按关机。?背面有电池安装槽用于安装电池。如图7所示：图7 接收器电池槽
